Equipamento para medir a pressão e a vazão na linha de combustível, simultaneamente.

Aplicação:

Motores ciclo Otto equipados com injeção eletrônica indireta e aplicados em automóveis e utilitários.

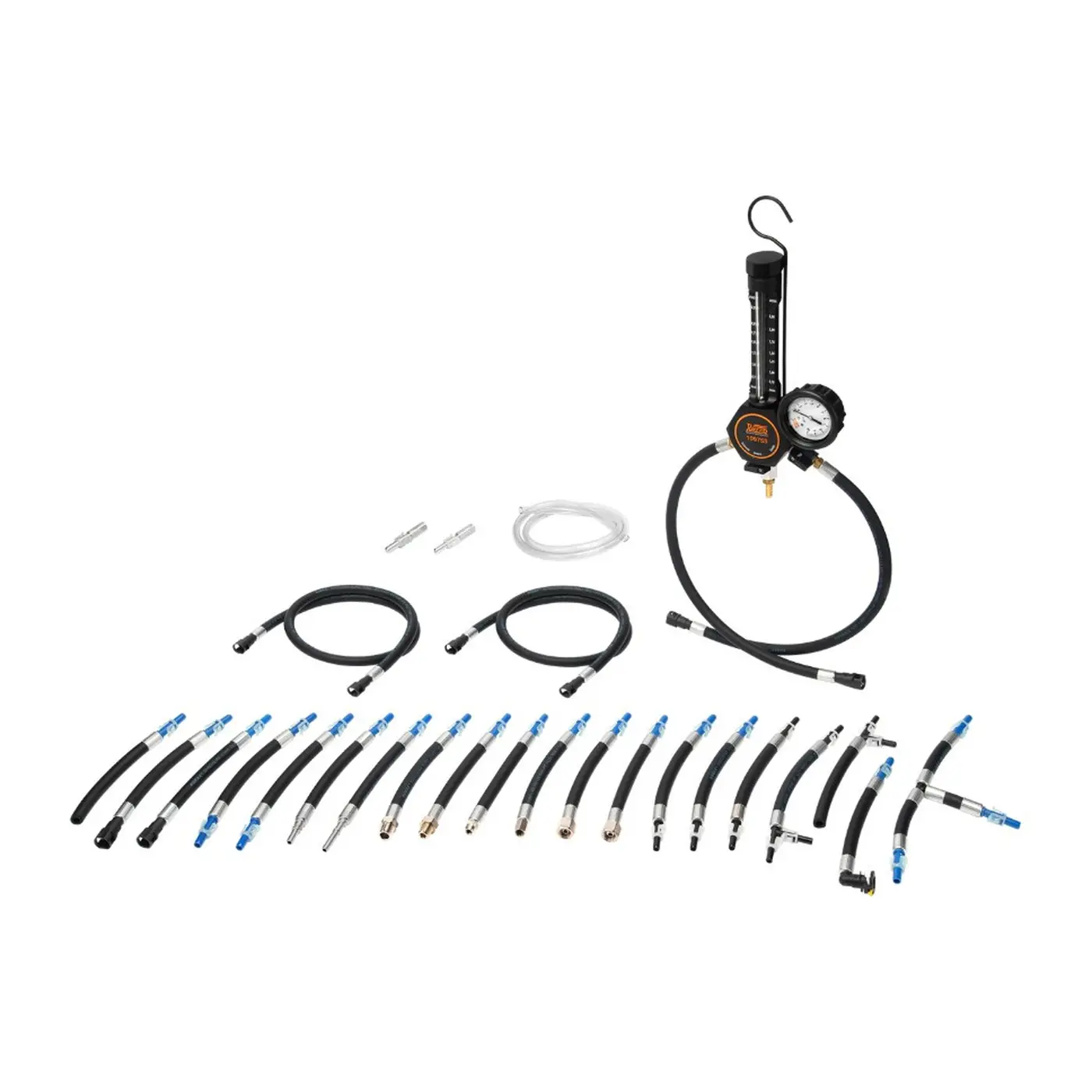

Possui corpo de teste com manômetro e rotâmetro, além de 22 mangueiras adaptadoras (sendo 4 exclusivas), com variados padrões de conexões e engates rápidos (3/8”, 5/16”, M14, M16, com válvula Schrader).

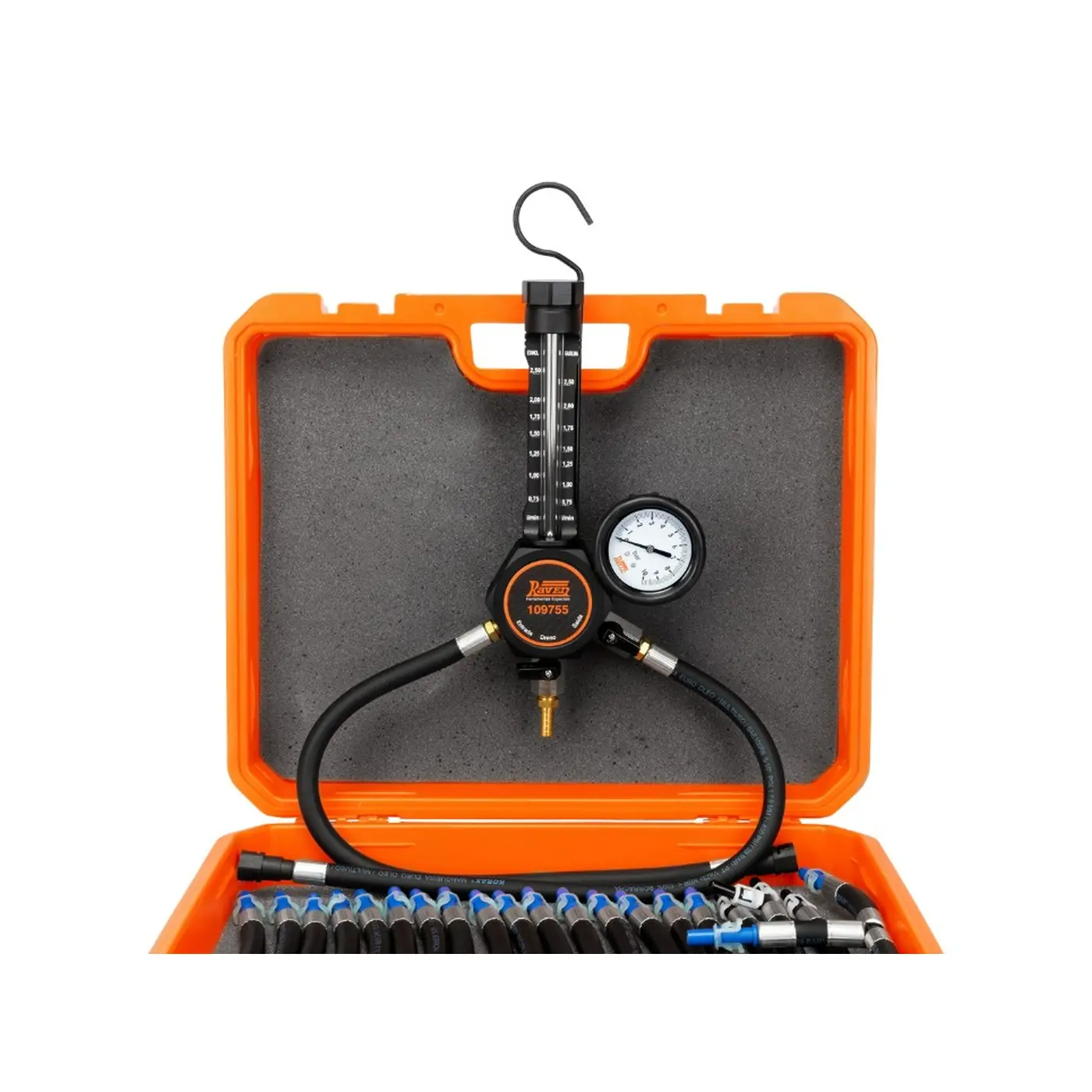

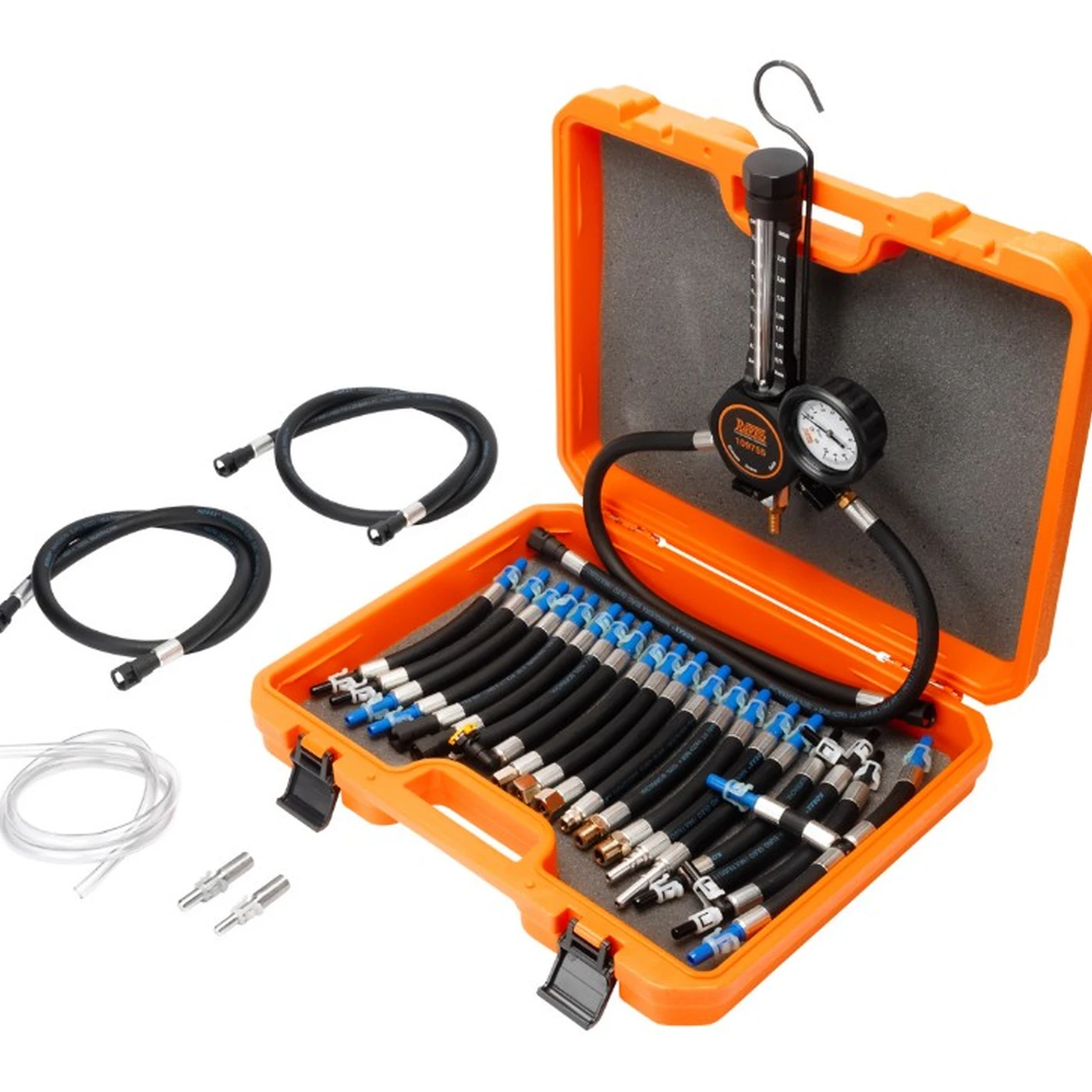

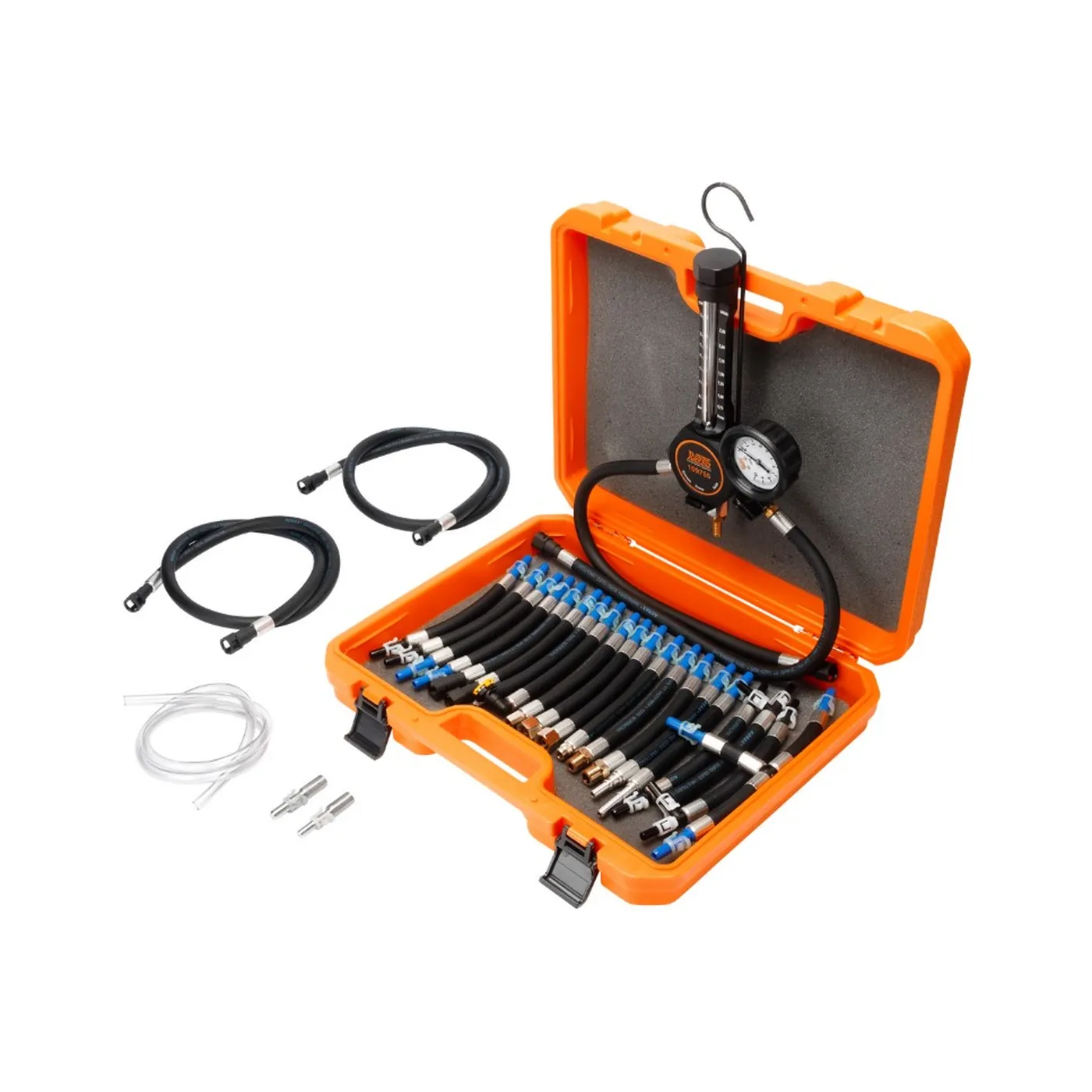

Produto fornecido em uma maleta plástica especial grande. Substitui o 109655. 109755 4,30 kg

Composição:

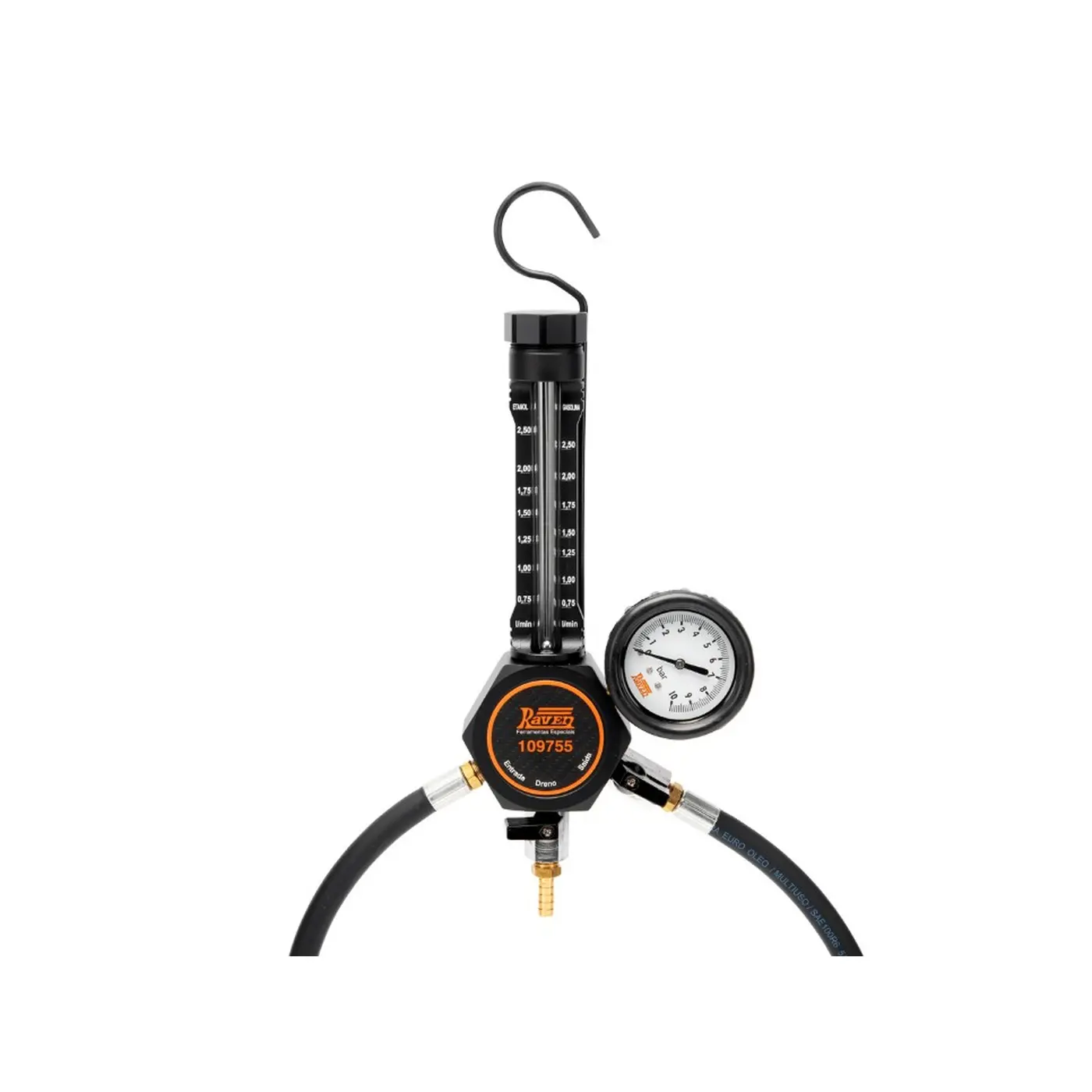

01 -Corpo de teste em alumínio, com acabamento anodizado na cor preta, com:

a) manômetro classe “B”, tipo seco, com sistema interno à prova de vibrações e escala de 0 a 10 bar, protegido por uma capa de borracha,

b) rotâmetro integrado para medir a vazão de combustível em tempo real, com duas escalas gravadas no corpo de teste: gasolina (0 a 2,5 l/min) e álcool (0 a 2,5 l/min),

c) duas mangueiras de borracha (entrada e saída) com 0,5 m e engates rápidos tipo “Click” fêmea 3/8”, além de conexão para mangueira de dreno,

d) 2 chaves seletoras (dreno e saída) e e) gancho para pendurar o corpo de teste (109755-00B);

02 -Mangueiras adaptadoras de borracha com 1,0 m, engate rápido tipo “Click” fêmea 5/16” e engate rápido tipo “Click” fêmea 3/8” (109755-03);

02 -Mangueiras adaptadoras de borracha com 0,15 m e 2 engates rápidos tipo “Click” 3/8” (109645-07);

01 -Mangueira adaptadora de borracha com 0,15 m, uma extremidade livre e engate rápido tipo “Click” 3/8” (109645-03);

01 -Mangueira adaptadora de borracha com 0,15 m, engate rápido tipo “Click” fêmea 3/8” e engate rápido tipo “Click” 3/8” (109645-08);

01 -Mangueira adaptadora de borracha com 0,15 m, engate rápido tipo “Click” fêmea 5/16” e engate rápido tipo “Click” 3/8” (109645-09);

01 -Mangueira adaptadora de borracha com 0,15 m e 2 engates rápidos tipo “Click 5/16” (109645-04);

01 -Mangueira adaptadora de borracha com 0,15 m, engate rápido tipo “Click” fêmea 5/16” a 90° e engate rápido tipo “Click” 3/8” (109645-02);

01 -Mangueira adaptadora de borracha com 0,15 m, engate rápido metálico (curto) tipo “Click” 5/16” e engate rápido tipo “Click” 3/8” (109755-05*);

01 -Mangueira adaptadora de borracha com 0,15 m, engate rápido metálico (longo) tipo “Click” 5/16” e engate rápido tipo “Click” 3/8” (109755-06*);

01 -Mangueira adaptadora de borracha em “T” com 0,15 m, engate rápido tipo “Click” 5/16” e engate rápido duplo (a 90°) tipo “Click” 5/16” (109755-01*);

01 -Mangueira adaptadora de borracha em “T” com 0,15 m, uma extremidade livre e engate rápido duplo (a 90°) tipo “Click” 5/16 (109655-16);

01 -Mangueira adaptadora de borracha em “T” com 0,15 m e 3 engates rápidos tipo “Click” 3/8” e engate rápido central tipo “Click” 3/8” (109755-02*);

02 -Mangueiras adaptadoras de borracha com 0,15 m, engate rápido tipo “Click” 5/16” e engate rápido tipo “Click” 3/8” (109655-14);

01 -Mangueira adaptadora de borracha com 0,15 m, adaptador com Ø 1/2”, rosca interna e válvula Schrader de 7 mm e engate rápido tipo “Click” 3/8” (109645-05);

01 -Mangueira adaptadora de borracha com 0,15 m, adaptador sextavado de 1/2” com rosca interna e válvula Schrader de 10 mm e engate rápido tipo “Click” 3/8” (109645-06);

01 -Mangueira adaptadora de borracha com 0,15 m, adaptador com sextavado de 19 mm e rosca M14 externa e engate rápido tipo “Click” 3/8” (109655-10);

01 -Mangueira adaptadora de borracha com 0,15 m, adaptador com sextavado de 19 mm e rosca M14 interna e engate rápido tipo “Click” 3/8” (109655-11);

01 -Mangueira adaptadora de borracha com 0,15 m, adaptador com sextavado de 19 mm e rosca M16 externa e engate rápido tipo “Click” 3/8” (109655-08);

01 -Mangueira adaptadora de borracha com 0,15 m, adaptador com sextavado de 19 mm e rosca M16 interna e engate rápido tipo “Click” 3/8” (109655-09);

01 -Mangueira plástica para dreno, com 1,0 m e extremidades livres (109755-04); 01 -Tampão metálico para mangueiras, com engate rápido tipo “Click” 5/16” (109655-17);

01 -Tampão metálico para mangueiras, com engate rápido tipo “Click” 3/8” (109655-18)

* Mangueira adaptadora exclusiva do equipamento 109755

Garantia: Garantia de 12 meses do fabricante

* Informações retiradas do fabricante
